Модульные котельные
Блочно модульные угольные котельные установки МКУ предназначены для применения в системах теплоснабжения в качестве эффективного автономного источника энергии для отопления и горячего водоснабжения. Преимущества их применения заключаются в возможностях быстрого монтажа и в значительной экономии энергоресурсов, за счет применения высокоэффективного отопительного оборудования.
Блочно модульные котельные наиболее перспективное решение вопросов теплоснабжения. Их используют для снабжения горячей водой и теплом учебных заведений, больниц, санаториев, жилых домов и даже поселков. Такие котельные обеспечивают теплом и производственные помещения, используются при строительстве на объектах.
Основными преимуществами модульных котельных установок является индивидуальные проекты модульных котельных - производство блочно модульных котельных необходимой мощности для отопления и горячего водоснабжения конкретного объекта, оптимальный подбор котельного оборудования - комплектация согласовывается с заказчиком (оборудование как отечественного, так и зарубежного производства), обеспечение автономной работы от централизованных сетей теплоснабжения, возможность многократного монтажа и демонтажа котельной установки и её транспортировки, короткие сроки на монтаж и ввод в эксплуатацию модульных котельных установок.
Технические характеристики модульных котельных
- мощность от 0,4 до 20 МВт;
- топливо каменный и бурый уголь, дрова;
- температура теплоносителя 70-95 ° С;
- рабочее давление теплоносителя 3,0-6,0 кгс/см²;
- устанавливаемые котлы ручные и механизированные;
- варианты исполнения первой и второй категории надежности;
- схемы котельных одноконтурные и двухконтурные;
- варианты исполнения топливоподачи и золошлакоудаления ручные и механизированные.
Для подбора компоновки индивидуальной модульной котельной необходимо заполнить опросный лист.
Модульные угольные котельные в зависимости от проекта могут быть выполнены по одноконтурной либо двухконтурной схеме, с установкой пластинчатых теплообменников.
В соответствии с категорией котельной производится резервирование котельного и вспомогательного оборудования.
Регулирование теплопроизводительности котельной осуществляется включением - отключением водогрейных котлов, изменением расхода топлива.

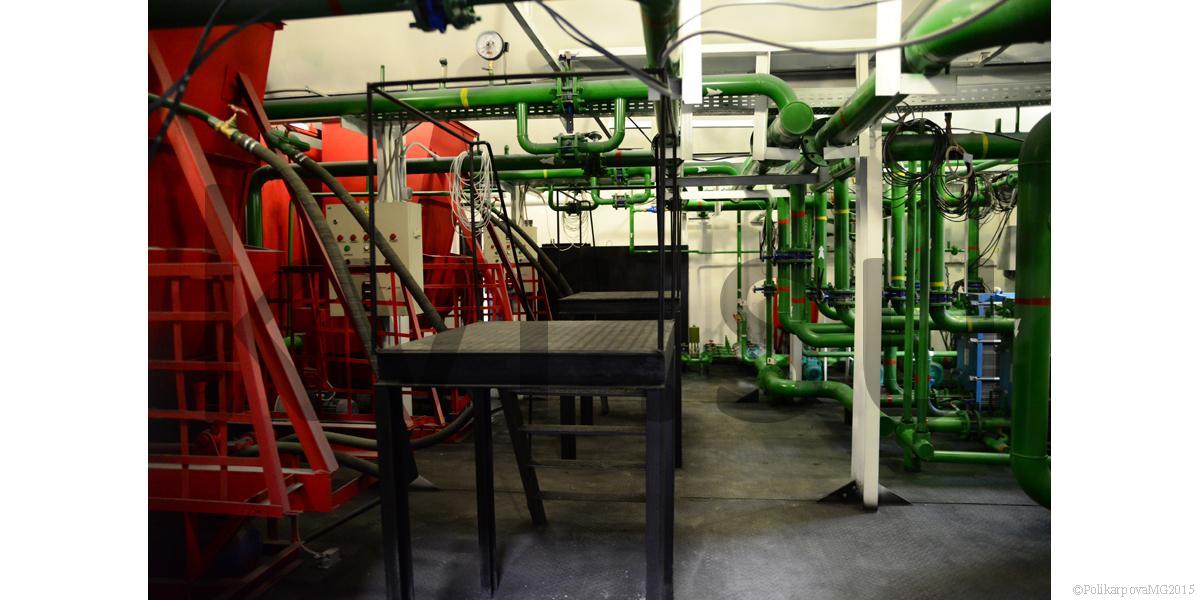

Сетевая вода системы отопления через обратную линию поступает в котельную через грязевой фильтр. Сетевыми насосами вода подаётся в водогрейные котлы, в которых происходит её нагрев и далее подаётся потребителю. Параметры теплоносителя 70-95 0С. Подпитка сети осуществляется исходной водой при падении давления в обратной линии и прекращается при повышении давления до 0,3 МПа. Для подпитки используется исходная вода с температурой +5 - +100 С, давлением не менее 0,3 МПа. Для исключения перебоев в водоснабжении возможна поставка бака резерва исходной или подпиточной воды. В случае выполнения котельной по двухконтурной схеме устанавливается дополнительная группа насосов котлового контура.

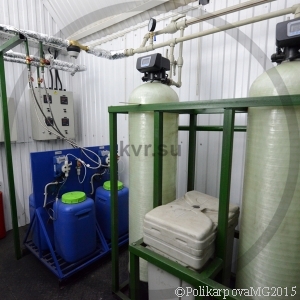

Водоподготовка модульных котельных может осуществляться различными способами, в зависимости от качества исходной воды. Для предварительной очистки воды от механических примесей, взвешенных абразивных частиц и защиты оборудования вода в модульную котельную подаётся через грязевой фильтр.
Отопление котельного зала модульных котельных обеспечивается тепловыделениями от котлов, газоходов, трубопроводов. Отопление бытовых помещений производится водяными радиаторами.
Вентилирование помещений модульных котельных производится системой приточно-вытяжной вентиляции с механическим побуждением. Удаление избытка воздуха из помещения производится через дефлекторы, установленные на крыше здания котельной.
В соответствии с проектом модульные котельные оборудуются внутренними сетями хозяйственно-питьевого холодного, горячего водопроводов, бытовой и производственной канализацией, и системой отопления.
Для обеспечения хозяйственно-бытовых нужд в помещении котельного зала установлена сантехническая мойка с подводом холодной и горячей воды. Возможно устройство сантехнического узла.
Водоснабжение здания модульных котельных предусмотрено от проектируемого ввода холодной воды от наружной сети хозяйственно-питьевого водопровода предприятия.
Для контроля расхода исходной воды на вводе холодной воды установлен расходомер. На вводе электропитания установлен электросчётчик. На выходе теплоносителя из котельной предусмотрена установка теплосчетчика.

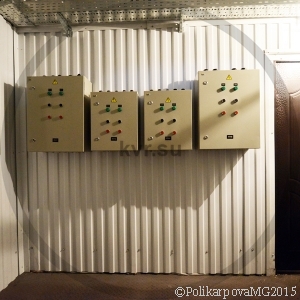

Степень автоматизации котельных выполняется в соответствии с проектом модульной котельной. Возможна регулировка насосного и тягодутьевого оборудования частотными приводами.

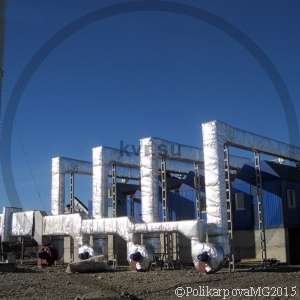

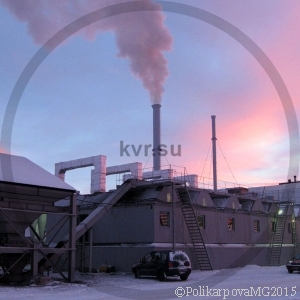

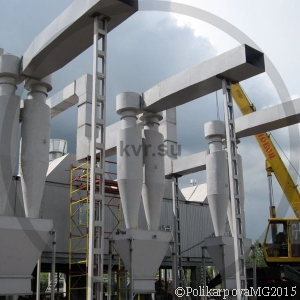

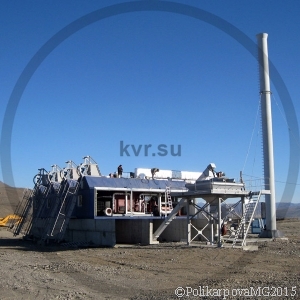

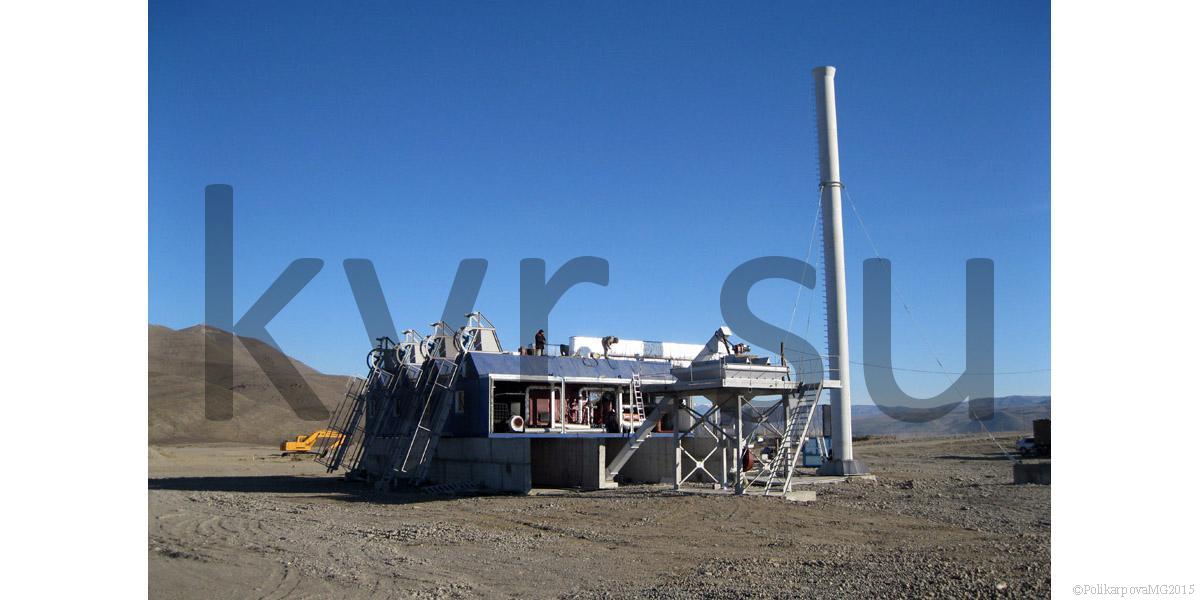

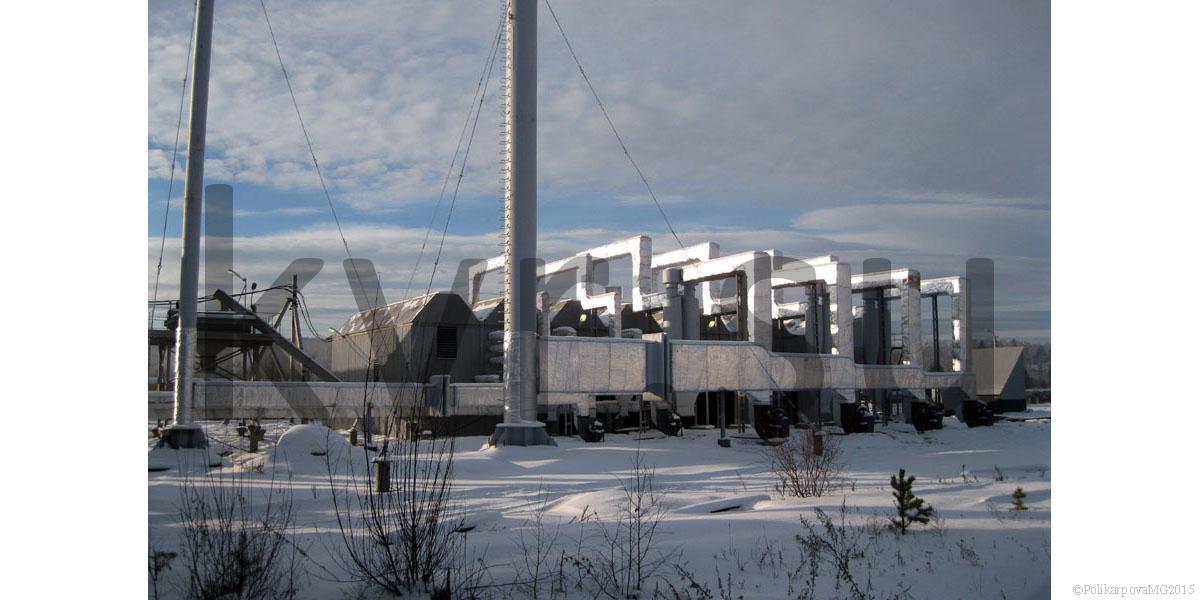

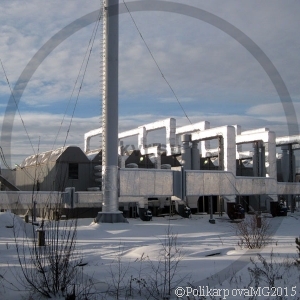

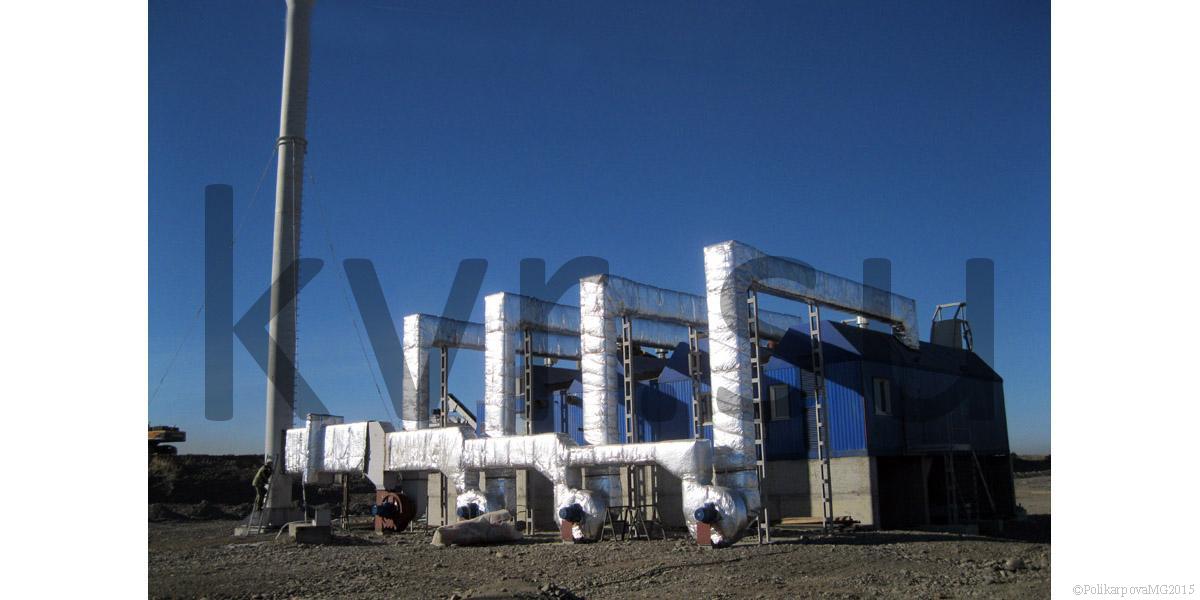

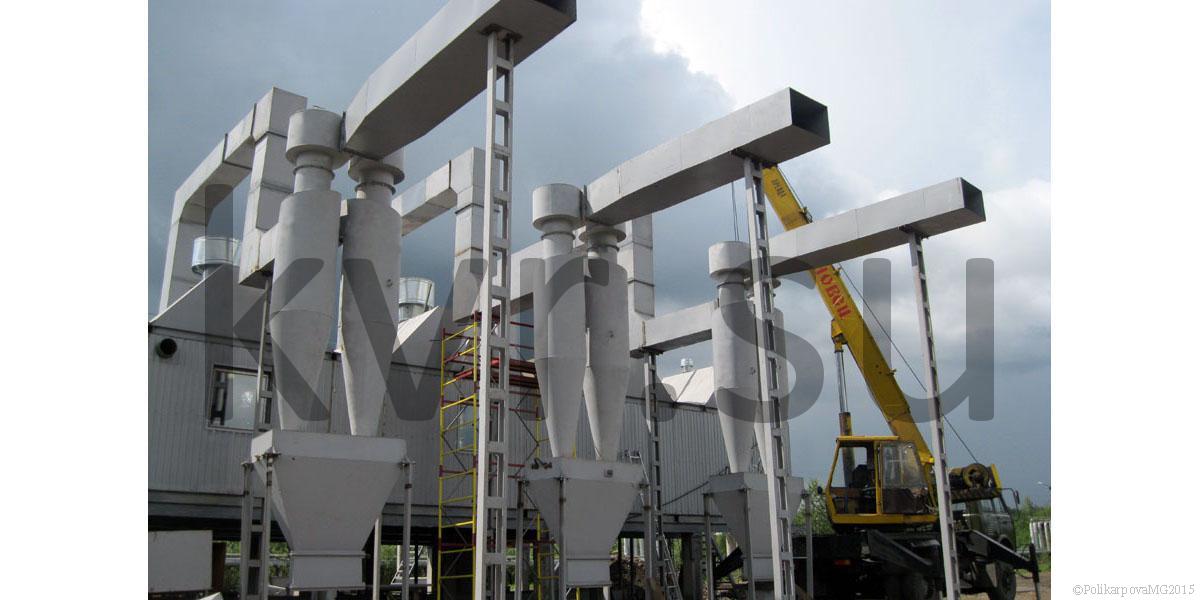

Для очистки дымовых газов устанавливаются золоуловители ЗУ. Для рассеивания продуктов сгорания угольного топлива с модульными котельными поставляются дымовые трубы на растяжках, либо самонесущие.

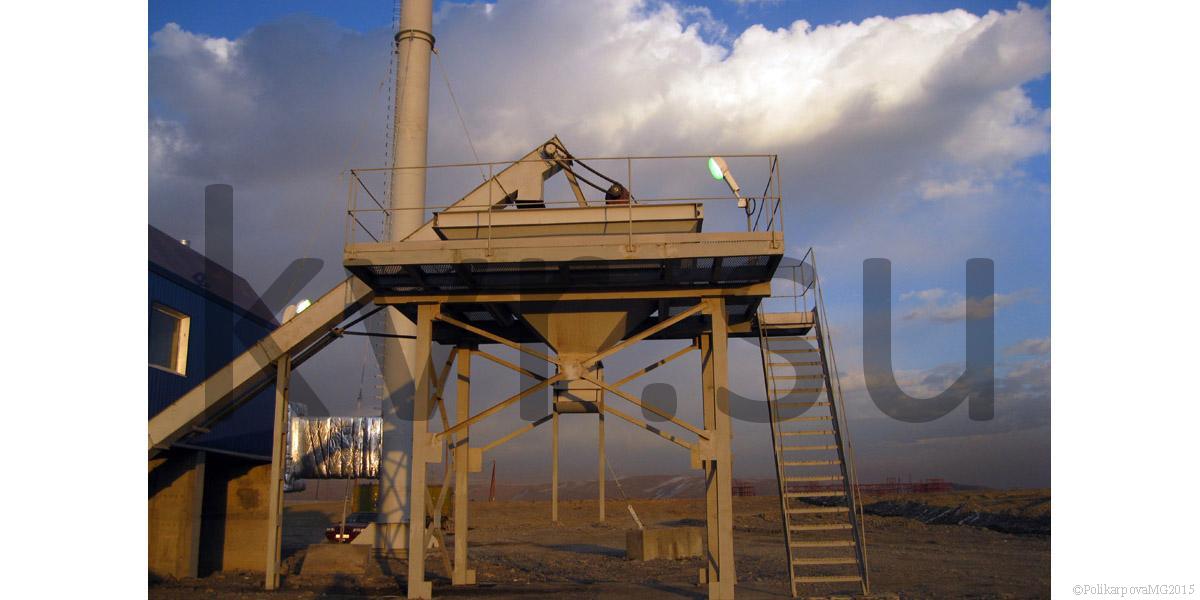

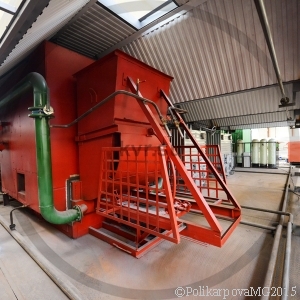

Модульные угольные котельные с ручной подачей топлива выполняется ручным способом с применением ручной тележки. Подача топлива в топки котлов выполняется так же ручным способом. Вне помещения котельной возможно устройство топливного склада. Для облегчения подачи топлива в котельный зал возможна поставка модульной котельной с угольным бункером (с наружной загрузкой). Загрузка угля в бункер выполняется грейфером или иным механическим способом. Шлакозолоудаление из топок котлов и помещения котельной выполняется ручным способом.

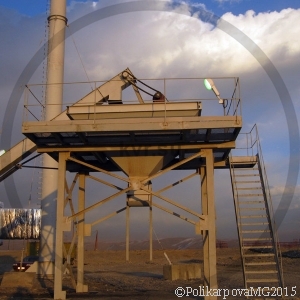

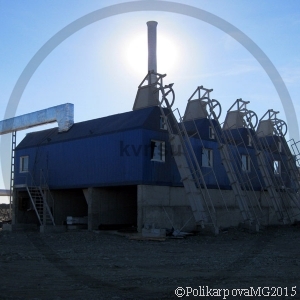

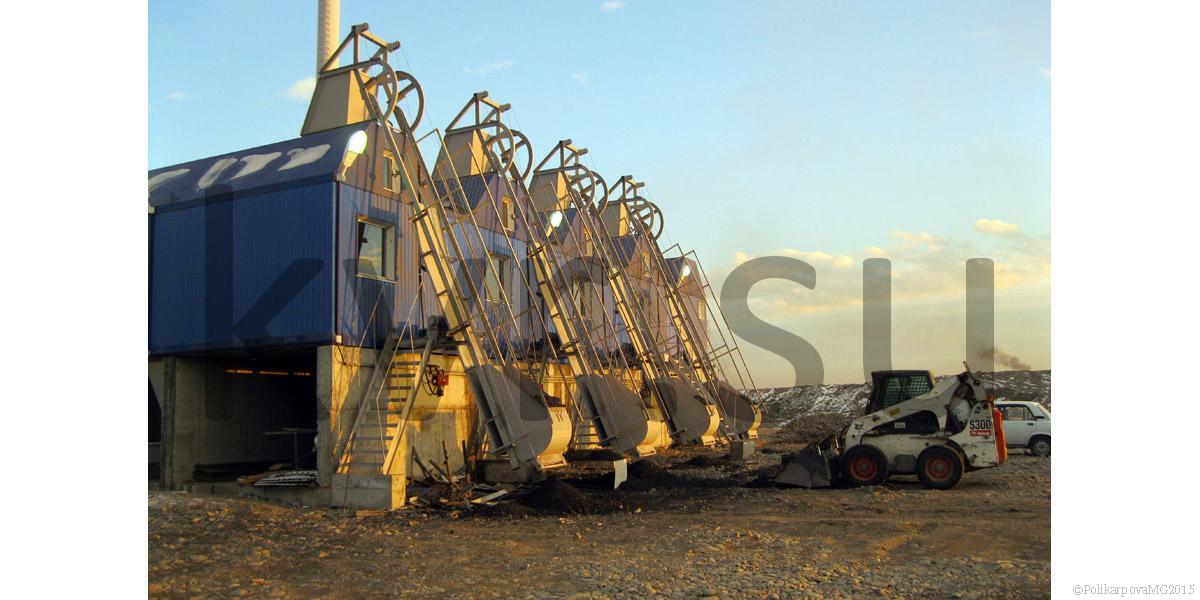

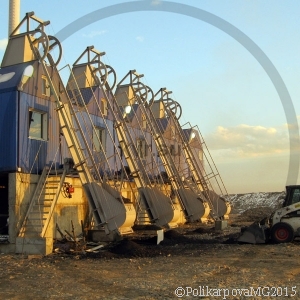

Система топливоподачи в механизированной модульной котельной состоит из дробилки, котловых бункеров, скребкового транспортера либо скиповых подъемников, топливного бункера. Загрузка котловых бункеров осуществляется транспортёром либо скипом. Выгрузка угля с транспортёра в котлы осуществляется через окна с шиберами в разгрузочные бункера котлов. Вход транспортеров топливоподачи в здание осуществляется через стену здания.
Система шлакозолоудаления состоит из скребкового транспортёра. Выгрузка шлака транспортёром из модульной котельной производится в отвал либо бункер шлакосборник.
Монтаж модульных котельных

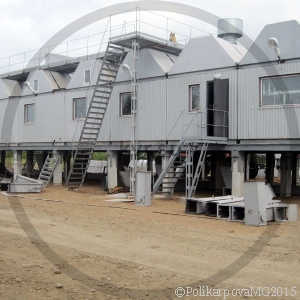

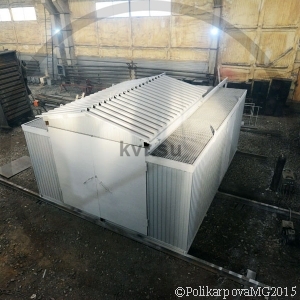

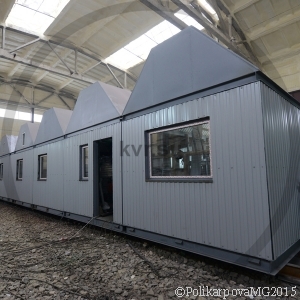

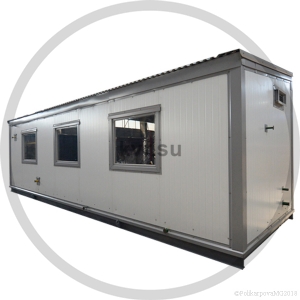

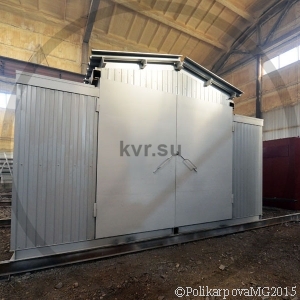

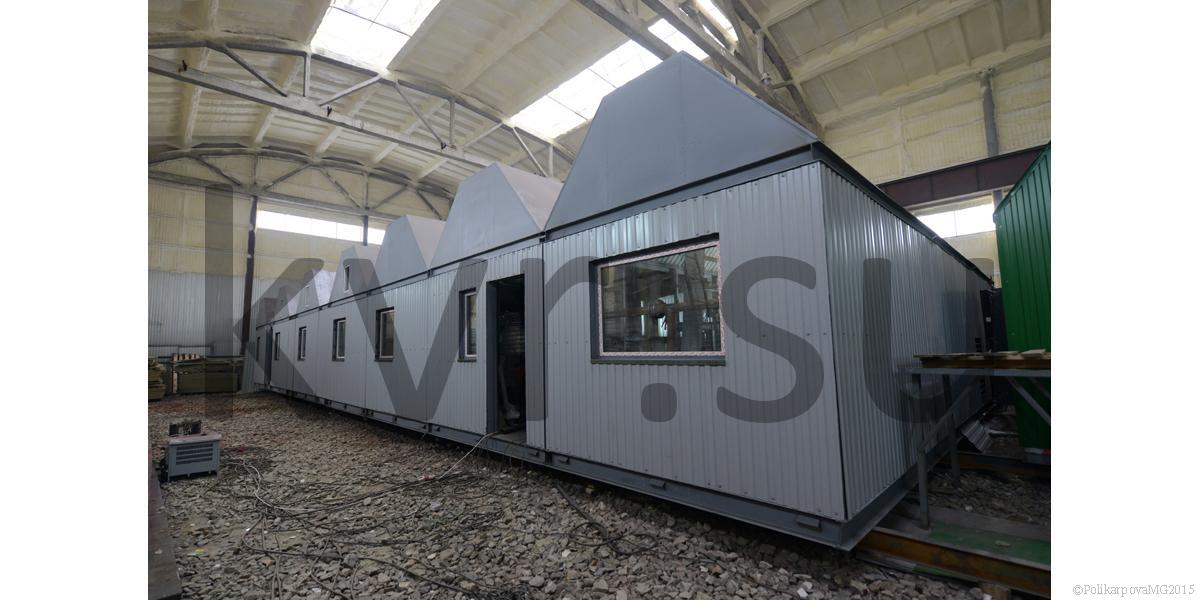

Модульные котельные поставляются транспортабельными модулями максимальной заводской готовности. Оборудование котельных установлено и обвязано в пределах каждого модуля.
Доставка к месту монтажа осуществляется автотранспортом или на ж/д платформе. При этом оборудование и коммуникации не демонтируют, это позволяет сразу смонтировать котельную на фундамент и приступать к эксплуатации. Блок контейнера на время перевозки зашит фальш-стеной из металла - это исключает хищение дорогостоящего оборудования.

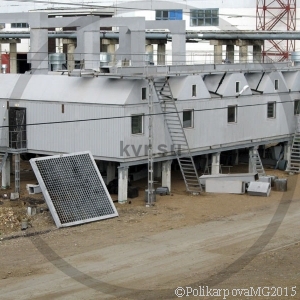

На месте монтажа блоки модульных котельных стыкуются в одно здание с помощью болтовых соединений, стыкуются трубопроводы, электрика и разъемы комплекта контрольно-измерительных приборов и автоматики. Производится установка дымовых труб и газоходов, подводятся коммуникации (электричество, канализация, вода).
Комплектация модульных котельных
Котельный завод производит комплектующие модульных котельных:
Модульные котельные могут оборудоваться комнатой для оператора, душевой, уборной.
Вариант комплектации котельной МКУ оборудованием производится в соответствии с техническим условиям Заказчика, отражаемых в опросном листе.
Стоимость модульных котельных
Стоимость МКУ определяется согласно технического задания, после заполнения опросного листа на модульную котельную установку. В прайс-листе вы можете ознакомиться с ценами на модульные котельные базовой комплектации.
