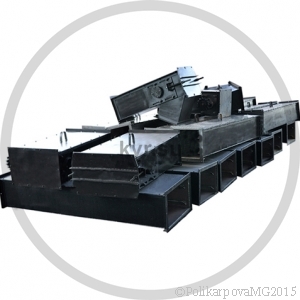

Транспортер ТС 2-28

Транспортер ТС 2-28

Транспортер ТС 2-28 применяется в паровых и водогрейных угольных котельных с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, ТЧЗМ, РПК, ЗП РПК, а так же в модульных котельных, в различных отраслях промышленности для транспортирования сыпучих веществ.

Конструкция транспортера

Транспортеры ТС 2-28 представляют собой устройства, собранные между собой последовательно секции с крышками, для транспортировки угля, золы и шлака, в концевых точках крайних коробов смонтированы валы с зубчатыми колесами для установки транспортерной цепи со скребками, к одному из валов посредством привода прикладывается усилие для передачи вращения зубчатых колес и соответственно движению цепи.

Конструкция транспортера ТС-2-28 разрабатывается в соответствии с техническим заданием, согласно компоновки котельной, отличается длиной, количеством поворотных секций и расположением привода.

Транспортер имеет три варианта исполнения, в зависимости от схемы перемещения:

• горизонтальное;
• горизонтальное с поворотом на подъем, для сброса материалов в отвал;
• с верхним и нижним горизонтальным участком транспортировки, для сброса материалов в бункер.

Транспортер ТС состоит:


• прямых секций;
• поворотных секций (по согласованию с заказчиком);

• приводной секции;
• привода;

• цепи;
• скребков;
• направляющих звезд;
• щита управления (по согласованию с заказчиком);

• опорно-каркасных элементов (по согласованию с заказчиком);

• запорных органов (по согласованию с заказчиком).

Прямые секции транспортера - это короба с направляющими и звездами для направления цепи. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах.

Поворотная секция изогнута на 30° радиусом 2200 мм. Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции транспортёра имеют полностью съемную крышку.

Привод цепной состоит из одного электродвигателя и редуктора. Скребковая цепь состоит из двух тяговых разборных цепей Р2-80-290, с закрепленными между ними скребками.

Монтаж транспортера ТС

Транспортер ТС-2-28 поставляется секциями в разобранном виде, общая сборка транспортера производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке.

Собирается транспортер в следующей последовательности: собрать прямые секции и приводную секции, соединить горизонтальную и наклонную части при помощи поворотной секции, установить цепь со скребками в собранные секции, подключить привод и автоматику. В случае необходимости над транспортером устанавливается закрытая галерея.

Заказать и купить транспортер ТС 2-28, можно связавшись с нами по телефону 8-913-222-83-30, или отправить заявку на электронную почту sb.kvr.su@mail.ru.
